3КВНтп-в-70/120

Документация

ГОСТ 13781.0-86, ТУ 3599-002-04001953-97

3 - количество жил кабеля;
К - тип муфты - концевая;
ВН - вид установки - внутренняя/наружняя;
т - термоусаживаемая технология;
п - в конструкции применена перчатка;
в - вид оконцевателя - со срывающимися головками при затяжке;
70/120 - диапазон сечения кабеля, кв. мм.

Назначение

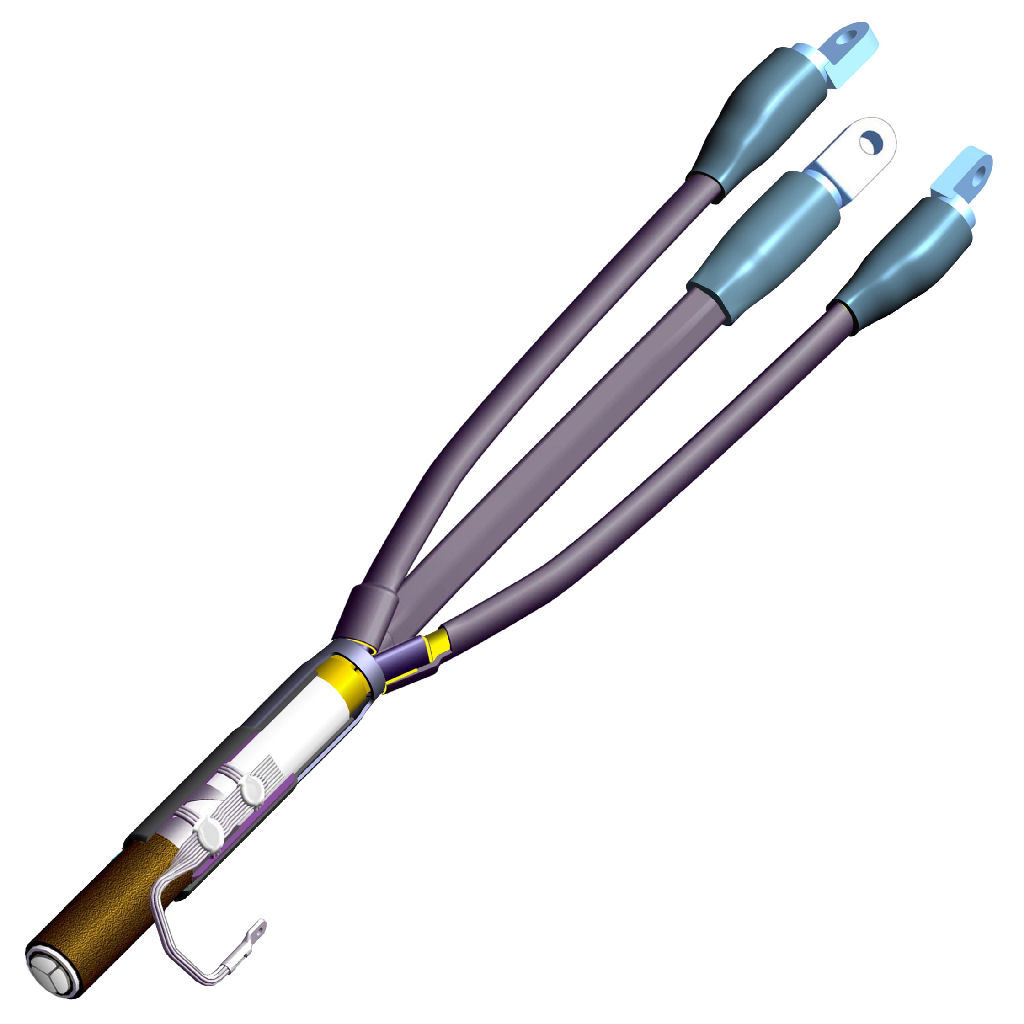

Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания трёхжильных кабелей сечением 70-120 кв. мм с бумажной изоляцией на переменное напряжение до 1 кВ включительно, частотой 50 Гц.

Применение

Применяется для кабелей типа: АСБ-1, АСБ2л-1, АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-1; СБ-1, СБ2л-1, СБ2лГ-1, СБГ-1, СБл-1, СГ-1; ААШв-1, ААШб-1, ААБл-1, ААБ2л-1, ААШп-1, ААБв-1, ААг-1; АШв-1, АШп-1, АБл-1, АБ2л-1, АБв-1.

Особенности комплектации

Муфта комплектуется наконечниками с контактными болтами со срывающимися головками, которые применяются, как с медными, так и с алюминиевыми жилами. Крепление узла заземления производится пайкой.

Упаковка

Муфта поставляется в картонной коробке размером 1000*130*140 мм, объем по упаковке 0,018 куб.м. Вес упаковки 1,7 кг.
