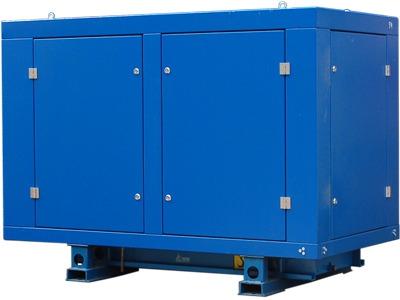

Дизель-генераторная установка АД-16С-230-1РПМ13 ТСС Стандарт

Артикул: 111954

Стоимость

275145.00 руб.

Данная ДГУ на базе двигателя TSS Diesel предназначена для выработки электроэнергии в качестве основного источника электропитания (в отдаленных населенных пунктах, на строительных площадках, в вахтовых поселках, на буровых установках и т.д.) и в качестве резервных источника электропитания, где требуется повышенная надежность энергоснабжения (в энергосистемах предприятий, учреждений образования, медицины, в обеспечении функционирования банков, гостиниц, торговых, складских комплексов и т.п.).

Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества продукции в соответствии с российскими стандартами. Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.

Соответствие стандартам

Сертификат соответствия C-RU.АГ75.B.18854:
соответствие ГОСТ Р 53174-2008,
ГОСТ Р 51318.12-99 (СИСПР 12-97),
ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83

ДГУ АД-16C-230-1PM13 ТСС Стандарт описание в DPF

• скачать файл

Базовая комплектация

1) Дизельный двигатель в сборе, оборудован системами обеспечения; с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения;
2) Генератор одноопорный безщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения;
3) Рама с интегрированным топливным баком, оснащенным сливным краном. Устроиство рамы позволяет производить такелажные работы без дополнительных приспособлений;
4) Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
5) Шкаф управления с автоматическим или ручным запуском (от степени автоматизации);
6) Капот для защиты от внешних воздействий.

Дополнительная комплектация

- Предпусковой электроподогреватель охлаждающей жидкости от сети 220 В.
- Предпусковой электроподогреватель масла от сети 220 В
- Предпусковой дизельный подогреватель охлаждающей жидкости ПЖД,
- Внешний топливный бак
- Исполнение на одно- или двухосном прицепе или на шасси автомобиля,
- Исполнение в утепленном блок-контейнере «Север», с комплектацией блок- контейнера оборудованием и системами, необходимыми для обеспечения сохранности, работы и обслуживания ДГУ (комплектация и исполнение блок-контейнера согласовывается дополнительно).

Удаленный мониторинг и управление ДГУ

- с кабельным соединением (расстояние до 300 м),
- через радиосвязь (расстояние до 3000 м)
- через мобильную связь (GSM канал),
- через Интернет (протокол TSP-IP)

Особенности двигателя TSS Diesel

-Низкий уровень шума: Составной картер двигателя и произведенный по последней технологии коленчатый вал обеспечивают низкий уровень шума двигателя.
-Отличные динамические характеристики: максимальный крутящий момент, как на средних, так и на низких оборотах.
-Высокая надежность
В компании работает современный центр исследований и разработок новых продуктов. В исследовании и разработке дизельных двигателей, компания сотрудничает с лучшими европейскими организациями принимающими участие в R&D (Research& Development-научно-исследовательские и опытно-конструкторские работы), с тем чтобы обеспечить передовые технологические стандарты. -Безопасность и стабильность
В двигателе предусмотрен цифровой мониторинг основных параметров таких как: температура воды и масла, давление масла, скорость двигателя и т.д., также предусмотрен аварийный останов, что обеспечивает безопасное использование двигателя. Двигатели производятся с 1993 года. Благодаря передовым технологиям, высокому потенциалу, проверенному качеству и широкому комплексу услуг, компания создала непревзойденную репутацию на рынке.

Шкаф управления электростанцией

Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей. На лицевой панели ШУЭ расположены:
1) рычаг автоматического выключателя;
2) защита от несанкционированного доступа;
3) программируемый контроллер SMARTGEN;
4) тумблер включения контролера;
5) лампа подсветки панели;
6) тумблер включения лампы подсветки;
7) кнопка АВАРИЙНЫЙ СТОП;
8) аварийная сигнализация.

Система управления электростанцией

ГК ТСС оснащает электростанции серии ТСС Стандарт системой управления, которая реализована на базе современного цифрового контроллера SMARTGEN HGM 6120. Эта система управления реализует в себе интегрированные цифровые технологии отображения параметров сети и электростанции, которые дополняются технологиями ей сетевого применения. Основные функции системы управления :
- автоматический пуск / останов электростанции,
- измерение параметров сети и параметров работы электростанции,
- сигнализация об нежелательных условиях, которые не влияют на работу электростанции и служат для привлечения внимания оператора,
- отключение и останов электростанции при возникновении условий, критичных для работы электростанции.

КОДОВОЕ ОБОЗНАЧЕНИЕ ДГУ АД-16С-230-1РПМ13

А-стационарное исполнение (вариант : Э – передвижное исполнение)
Д- приводной двигатель – дизельный
16С – номинальная мощность 16 кВт
Т- трехфазная нагрузка (вариант : без буквы – однофазная нагрузка)
230 – напряжение сети
1 - Степень автоматизации (варианты: 2-степень автоматизации)
Р-жидкостное охлаждение (вариант : без буквы – воздушное охлаждение)
П-кожухное или капотное исполнение
13 – марка двигателя (указана в описании)

Технические характеристики
