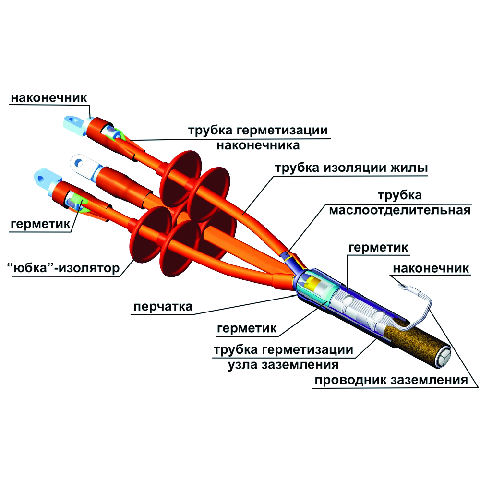

КНтп-10-70/120

Документация

ГОСТ 13781.0-86, ТУ 3599-010-04001953-2000

К - тип муфты - концевая;
Н - вид установки - наружняя;
т - термоусаживаемая технология;
п - в конструкции применена перчатка;
10 - номинальное напряжени кабеля, кВ;
70/120 - диапазон сечения кабеля, кв. мм.

Назначение

Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания кабелей с пропитанной бумажной изоляцией, сечением 70-120 кв.мм на переменное напряжение 10 кВ, частотой 50 Гц.

Применение

Применяется для кабелей типа: АСБ-10, АСБ2л-10, АСБл-10, АСБ2лГ-10, АСБГ-10, АСГ-10; СБ-10, СБ2л-10, СБл-10, СБ2лГ-10, СБГ-10, СГ-10; ААГУ-10, ААШвУ-10, ААШпУ-10, ААБлУ-10, ААБ2лШвУ-10, ААБ2лШпУ-10, ААБлГУ-10, ААБ2лУ-10; ЦАСБ-10, ЦАСБ2л-10, ЦАСБл-10, ЦАСБГ-10, ЦСБ-10, ЦСБ2л-10, ЦСБл-10, ЦСБГ-10(6).

Особенности комплектации

Муфта комплектуется механическими наконечниками со срывающимися головками при затяжке, которые применяются с кабелем как с медными, так и с алюминиевыми жилами. Крепление узла заземления производится пайкой.

Упаковка

Муфта поставляется в картонной коробке размером 1000*200*145 мм, объем по упаковке 0,03 куб.м. Вес упаковки 2,8 кг.

Габаритные размеры смонтированной муфты

Длина мин. 795 мм, макс. 1245 мм.
